Engels2-weg versus 3-weg versus 5-weg magneetventielen: het belangrijkste verschil
Het belangrijkste verschil tussen deze drie configuraties komt neer op het aantal poorten en de regeling van de stroomrichting. EEN 2-weg magneetventiel heeft twee poorten en opent of sluit eenvoudigweg een enkel stroompad, een driewegmagneetklep voegt een derde poort toe om de uitlaatdruk uit te oefenen en enkelwerkende apparaten te besturen, en een vijfwegmagneetklep gebruikt vijf poorten om lucht in twee richtingen te sturen, waardoor dit de standaardkeuze is voor dubbelwerkende cilinders. Het selecteren van de juiste klepconfiguratie heeft rechtstreeks invloed op de systeemarchitectuur, het energieverbruik en de operationele levensduur , en daarom is het matchen van poorten belangrijker voor de toepassing dan de meeste kopers in eerste instantie verwachten.
Moderne productielijnen eisen steeds vaker een snelle activeringsreactie, waarbij veel systemen nu responstijden verwachten in het bereik van 15 tot 30 milliseconden. Het gebruik van de verkeerde klepconfiguratie, zoals het installeren van een 3-wegeenheid met een lagere capaciteit waar eigenlijk een 5-wegklep nodig is, kan leiden tot trage cilinderbediening en meetbaar verminderde doorvoer. Als u begrijpt hoe elke configuratie werkt, kunt u dit soort mismatches tijdens het systeemontwerp of de vervangingsplanning veel gemakkelijker vermijden.
Hoe een magneetventiel werkt
Een magneetklep gebruikt een elektromagnetische spoel om een interne plunjer of membraan te bewegen, waardoor het stroompad in het kleplichaam wordt geopend of gesloten. Wanneer de spoel wordt bekrachtigd, trekt het magnetische veld aan de plunjer en verschuift de klep naar de open of alternatieve stroompositie, en wanneer de stroom wordt uitgeschakeld, brengt een veer de klep doorgaans terug naar de standaardruststand. Dit basismechanisme blijft consistent bij zowel pneumatische luchtkleppen als een watermagneetklep, hoewel de bevochtigde materialen en het afdichtingsontwerp verschillen, afhankelijk van of het medium perslucht of water is.
Normaal open versus normaal gesloten
De meeste magneetkleppen zijn ofwel normaal gesloten gebouwd en blijven gesloten totdat ze worden bekrachtigd, of normaal open en blijven open totdat ze worden bekrachtigd. Dit onderscheid is van belang voor de veiligheid en het procesontwerp, omdat vaak wordt gekozen voor een normaal gesloten klep voor toepassingen waarbij de stroom automatisch moet stoppen als de stroom uitvalt, terwijl een normaal open klep geschikt is voor processen waarbij continue stroom de veiligere standaardstatus is.

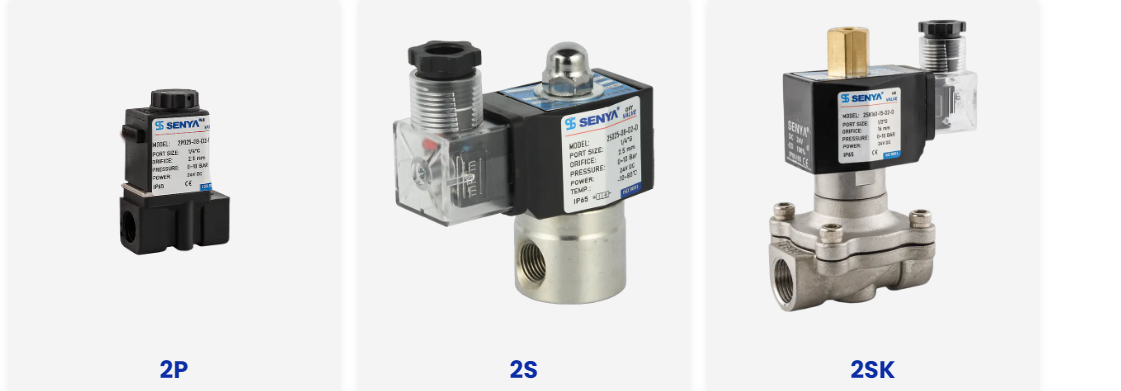

2-weg magneetventiel uitgelegd
Een 2-weg magneetventiel, vaak een 2/2-weg magneetventiel genoemd om twee poorten en twee werkposities aan te geven, functioneert als een eenvoudig aan en uit-afsluitmechanisme. De stroom gaat rechtstreeks door de klep of is volledig geblokkeerd, zonder derde poort voor uitlaat- of richtingomschakeling. Deze eenvoud maakt de 2/2-weg magneetklep de meest gebruikelijke keuze overal waar een systeem slechts één enkel stroomtraject hoeft te starten of stoppen.
- Koelwaterleidingen die de stroom naar een warmtewisselaar of mantel moeten starten of stoppen
- Irrigatie- en landschapsbewateringscircuits die één enkele toevoerleiding besturen
- Basisvloeistofdoseersystemen in voedsel-, drank- of wasapparatuur
- Vul- en aftapfuncties op tanks en kleine reservoirs
Omdat een watermagneetklep vaak in een tweewegconfiguratie werkt, komt dit kleptype voor in wasmachines, koelapparaten, landbouwirrigatie en algemene watertoevoercontrolepunten waar een eenvoudige afsluiting de enige vereiste functie is.
3-weg magneetventiel uitgelegd
Een driewegmagneetventiel introduceert een derde poort die speciaal is bedoeld voor het afvoeren van druk, waardoor de klep zowel lucht kan toevoeren als vrijlaten van een aangesloten apparaat. Deze structuur maakt de driewegklep tot de industriestandaard voor het aansturen van grotere proceskleppen of het aandrijven van enkelwerkende pneumatische cilinders, waarbij de cilinder onder luchtdruk uitschuift en terugkeert met behulp van een veer in plaats van aangedreven lucht aan beide zijden.
| Gebruik punt | Functie |
|---|---|
| Proefoperatie | Activeert grotere membraan- of zuigerbediende proceskleppen |
| Enkelwerkende cilinders | Levert lucht voor verlenging, terwijl uitlaat met veerretour mogelijk is |
| Vacuüm schakelen | Wisselt af tussen het genereren en vrijgeven van vacuüm |
5-weg magneetventiel uitgelegd
Een 5-weg magneetventiel is ontworpen voor complexere pneumatische bediening, waarbij gebruik wordt gemaakt van vijf poorten om gecomprimeerde lucht naar beide zijden van een dubbelwerkende cilinder te leiden, terwijl tegelijkertijd de andere kant wordt afgevoerd. Deze tweerichtingsbediening zorgt ervoor dat de cilinder zowel onder aangedreven lucht kan uitschuiven als intrekken, in plaats van te vertrouwen op een veer voor de terugreis.
Waar doorgaans 5-wegkleppen worden gebruikt
- Verpakkingsapparatuur die nauwkeurige duw- en terugtrekcycli vereist
- Geautomatiseerde magazijnsystemen met herhaalde pick-and-place-bewegingen
- Robotische mobiliteitsplatforms die gecoördineerde bediening in twee richtingen nodig hebben
- Productielijngereedschap dat snel in beide richtingen moet fietsen
Het installeren van een 3-wegklep met lagere capaciteit in een positie die is ontworpen voor een 5-wegeenheid kan de productiedoorvoer met ongeveer 10 tot 20 procent verminderen , omdat de cilinder de aangedreven retourslag verliest en in plaats daarvan vertrouwt op een langzamere, door een veer aangedreven cyclus die nooit bedoeld was om de volledige werklast te dragen.
Reactietijd en poortaantal vergelijken
Als we kijken naar het aantal poorten naast de typische responstijd van de activering, illustreren we waarom elke configuratie bij een andere taakcategorie past.
Afbeelding 1: Vergelijking van het aantal poorten voor veelgebruikte magneetklepconfiguraties
Figuur 2: Illustratief cyclussnelheidspatroon waarbij de aangedreven retour in twee richtingen wordt vergeleken met de veerretour
Toepassingsrisico's door het kiezen van de verkeerde klep
Het verkeerd uitlijnen van de klepconfiguratie met de daadwerkelijke toepassing brengt operationele en commerciële risico's met zich mee die vaak pas lang na de installatie zichtbaar worden. Een onjuiste poortafmeting of een ongepast uitlaatbeheer resulteert vaak in overmatige tegendruk, wat de slijtage van de afdichtingen versnelt en het risico op doorblazen na verloop van tijd vergroot. Voor fabrikanten van grote volumes hangt het onder de gebruikelijke drempelwaarde van 0,1 procent van de klepstoringen sterk af van het vanaf het begin selecteren van de juiste configuratie, in plaats van deze later te corrigeren door middel van noodonderhoud.
Figuur 3: Illustratieve rangschikking van gevolgen die vaak verband houden met een niet-overeenkomende klepselectie
Overwegingen bij watermagneetkleppen
Een watermagneetklep deelt hetzelfde elektromagnetische werkingsprincipe als een luchtklep, maar is gebouwd met materialen en afdichtingen die geschikt zijn voor constant watercontact, inclusief corrosiebestendige lichamen en membranen die zijn ontworpen om het mineraalgehalte en drukschommelingen op te vangen zonder voortijdige slijtage. Deze kleppen komen voor in wasmachines, koelapparaten, landbouwirrigatie, landschapswaterpartijen en algemene watervoorzieningscontrole in gebouwen, bijna altijd in een 2-weg of 2/2-weg magneetklepconfiguratie, aangezien de meeste watercontroletaken slechts een eenvoudige open- en sluitfunctie vereisen.
Bij het selecteren van de juiste watermagneetklep moet u het werkdrukbereik, de poortgrootte, de aansluitdraad controleren en controleren of de toepassing een normaal open of normaal gesloten werking vereist, aangezien watersystemen vaak andere standaardveiligheidseisen hebben dan persluchtcircuits.
Hoe u kunt kiezen tussen tweeweg-, drieweg- en vijfwegkleppen
- Identificeer of de toepassing alleen een eenvoudige aan- en uitstroomregeling nodig heeft, die wijst naar een 2-weg of 2/2-weg magneetklep
- Controleer of de aangesloten servomotor enkelwerkend is met een veerretour, waarvoor doorgaans een 3-wegklep nodig is
- Controleer of de actuator dubbelwerkend is en een aangedreven beweging in beide richtingen nodig heeft, waarvoor een 5-wegklep nodig is
- Pas het mediatype aan en kies waterbestendige materialen en afdichtingen voor een watermagneetklep versus standaard pneumatische materialen voor luchtcircuits
- Bevestig de vereiste responstijd aan de hand van de klepspecificatie, vooral voor productielijntoepassingen met een hoge cyclus
- Controleer of de poortgrootte en drukwaarde overeenkomen met de bestaande leidingen en systeemdruk om tegendrukproblemen te voorkomen
Prestatievergelijking naast elkaar
Door de drie configuraties te vergelijken binnen een gedeelde reeks praktische maatregelen wordt duidelijk waar elke optie uiteraard het beste past.
Figuur 4: Vergelijkende prestaties van vijf praktische maatregelen op relatieve schaal
Industrieën en toepassingen in klepconfiguraties
| Industrie | Typische kleprol |
|---|---|
| Energie en petrochemie | Proceslijnafsluiting en pilootregeling |
| Voedsel en farmacie | Vloeistofdosering en waslijncontrole |
| Geautomatiseerde productielijnen | Dubbelwerkende cilinderbediening voor verpakking en handling |
| Landbouwirrigatie | Debietregeling van de watermagneetklep over de toevoerleidingen |
| Stofverwijdering en milieu | Pulsklepbediening en regeling van het filtersysteem |
Over Ningbo SENYA pneumatische technologie

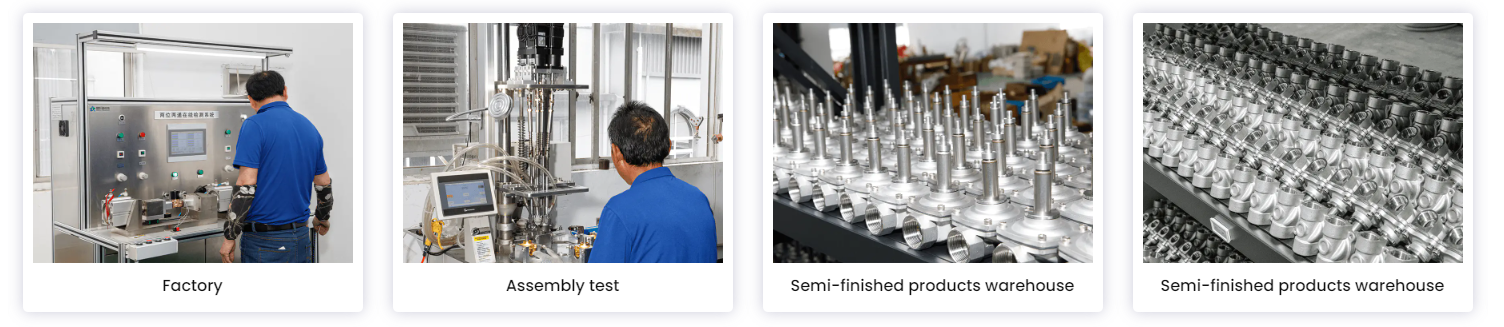

Ningbo SENYA Pneumatic Technology Co., Ltd richt zich sinds 1994 op de productie van magneetkleppen, cilinders en aanverwante pneumatische componenten, waarbij een klantwaardegedreven benadering van productontwikkeling en productie wordt gevolgd. Het bedrijf exploiteert een grootschalige verwerkingsbasis voor precisiemachines in China, waarbij verwerking op hoog concentriciteitsniveau wordt geïntegreerd met een automatisch digitaal testplatform om consistente productprestaties tijdens elke productierun te ondersteunen.
SENYA produceert jaarlijks meer dan 2.000.000 sets pneumatische componenten , inclusief cilinders en verschillende soorten kleppen, met producten die worden geëxporteerd naar meer dan 30 landen, waaronder de Verenigde Staten, Turkije, Spanje, Italië, Groot-Brittannië, Zuid-Korea en Australië. Toepassingen omvatten autowassen, medische sterilisatie, geautomatiseerde productielijnen, mijnbouw, stofverwijdering, muziekfonteinen, landbouwirrigatie, zonne-energieprojecten, landbouwmachines en voedselverwerking, ondersteund door een technisch ontwikkelingsteam dat componenten kan produceren volgens klanttekeningen of monsters.
