EngelsWat is een 2/2-weg magneetventiel
A 2-weg magneetventiel , gewoonlijk geschreven als een 2/2 magneetventiel , is een elektrisch bediende klep met twee poorten en twee werkposities. Wanneer de spoel een elektrisch signaal ontvangt, verschuift de interne plunjer van positie en wordt het stroompad tussen de inlaatpoort en de uitlaatpoort geopend of gesloten. Praktisch gezien werkt een 2/2-weg magneetventiel als aan- en uitschakelaar voor vloeistof of gas dat door een pijpleiding beweegt.
De naamgeving zelf verklaart de functie. Het eerste getal in "2/2" verwijst naar het aantal poorten op het kleplichaam, en het tweede getal verwijst naar het aantal werkposities dat de interne plunjer kan innemen. Een 2/2-weg magneetventiel heeft dus precies één inlaatpoort, één uitlaatpoort en twee stenen: open of gesloten. Dit verschilt van een 3/2- of 5/2-klep, die de stroom tussen meerdere paden leidt in plaats van deze eenvoudigweg te starten of te stoppen.
| Functie | Typische waarde |
|---|---|
| Aantal poorten | 2 poorten (1 inlaat, 1 uitlaat) |
| Werkposities | 2 (open en gesloten) |
| Activeringsmethode | Elektromagnetische spoel en plunjer |
| Standaard statusopties | Normaal gesloten of normaal open |
| Gemeenschappelijke media | Water, perslucht, milde chemicaliën, stoom |
Hoe een 2/2-weg magneetventiel werkt
Het werkingsprincipe van een 2/2-weg magneetventiel is gebaseerd op elektromagnetisme. Een koperen spoel wikkelt zich rond een buis waarin een beweegbare plunjer zit, ook wel een anker genoemd. Wanneer er stroom door de spoel vloeit, ontstaat er een magnetisch veld dat de plunjer uit zijn rustpositie trekt. Een terugstelveer duwt de plunjer terug zodra de stroom stopt. Deze eenvoudige heen en weer gaande beweging opent en sluit de opening in het kleplichaam.
Vereenvoudigde isometrische structuur van een 2/2-weg magneetklep, met de connector, spoel, plunjer en veer, kleplichaam en de twee poorten
Bedrijfscyclus van een normaal gesloten 2/2-weg magneetventiel
- Via de elektrische connector wordt stroom naar de spoelaansluitingen gevoerd.
- De spoel genereert een magnetisch veld rond de plunjer en de ankerbuis.
- Het magnetische veld trekt de plunjer omhoog, waardoor de terugstelveer wordt samengedrukt.
- De openingzitting is onbedekt en het medium beweegt van de inlaatpoort naar de uitlaatpoort.
- Zodra de stroom is uitgeschakeld, duwt de veer de plunjer weer naar beneden en sluit de opening weer.
Bedrijfscyclus van een normaal open 2/2-weg magneetventiel
Een normaal open 2/2-weg magneetventiel werkt in de tegenovergestelde volgorde. De opening blijft open terwijl de spoel spanningsloos is, waardoor het medium vrij kan stromen. Zodra de spoel wordt bekrachtigd, beweegt de plunjer om de opening af te dichten en stopt de stroom. Deze configuratie is gekozen voor lijnen die onder normale bedrijfsomstandigheden open moeten blijven en alleen moeten worden uitgeschakeld wanneer een specifiek stuursignaal wordt geactiveerd.
Kerncomponenten van een 2/2-weg magneetventiel
Elke 2/2-weg magneetklep, ongeacht het lichaamsmateriaal of de nominale spanning, is opgebouwd uit een vergelijkbare set interne onderdelen. Als u elk onderdeel begrijpt, wordt het gemakkelijker om een datasheet te lezen of een fout aan een leverancier uit te leggen.
| Onderdeel | Functie |
|---|---|
| Spoel (elektromagneet) | Genereert het magnetische veld zodra er elektrische stroom wordt aangelegd |
| Plunjer of anker | Beweegt in de spoelbuis om de opening te openen of te sluiten |
| Terug veer | Duwt de plunjer terug naar de standaardpositie wanneer de stroom wordt uitgeschakeld |
| Ventiellichaam | Bevat de interne onderdelen en wordt via de inlaat- en uitlaatpoorten aangesloten op de pijpleiding |
| Zitting of opening | Het afdichtingsoppervlak dat bepaalt of het stroompad open of geblokkeerd is |
| Diafragma (pilot-bediende typen) | Maakt gebruik van lijndruk om een grotere opening met een kleinere spoel te helpen verplaatsen |
| Spoelhuis en connector | Elektrische interface en bescherming tegen stof en vocht |
Normaal gesloten versus normaal open 2/2 magneetkleppen
Een 2/2-weg magneetventiel wordt over het algemeen aangeboden in een van de twee standaardstatussen. Het kiezen van de juiste hangt af van wat er met de proceslijn moet gebeuren als de elektrische stroom wordt onderbroken.
| Kenmerk | Normaal gesloten (NC) | Normaal open (NEE) |
|---|---|---|
| Staat zonder macht | Gesloten, geen doorstroming | Open, stroom gaat er doorheen |
| Staat wanneer bekrachtigd | Open, stroom gaat er doorheen | Gesloten, geen doorstroming |
| Typisch gebruiksscenario | Afsluiting van de watertoevoer, irrigatiezones, veiligheidsuitschakelingslijnen | Ontluchtingsleidingen, koelcircuits die moeten blijven stromen tijdens stroomuitval |
In de meeste vloeistofregelinstallaties wordt a normaal gesloten 2/2-weg magneetventiel is de standaardkeuze omdat het de lijn afgedicht houdt als de elektrische stroom uitvalt, waardoor het risico op ongecontroleerde ontlading wordt verkleind. Normaal open kleppen zijn gereserveerd voor de kleinere groep toepassingen waarbij een onderbroken signaal de stroom niet mag stoppen.
Direct werkende versus pilootgestuurde 2/2 magneetventielen
Naast het onderscheid tussen normaal gesloten en normaal open, kan een 2/2-weg magneetventiel ook worden gebouwd als een direct werkend ontwerp of een pilootgestuurd ontwerp. Het verschil ligt in de manier waarop de kracht die nodig is om de opening te openen, wordt gegenereerd.
Een direct werkende klep vertrouwt alleen op de magnetische kracht van de spoel om de plunjer te bewegen, zodat deze kan openen vanaf een drukverschil van nul. Dit maakt het geschikt voor kleine openingen, doorgaans tot ongeveer 15 tot 20 millimeter, en voor toepassingen waarbij de leiding onder atmosferische druk kan staan. Een voorgestuurde klep gebruikt de lijndruk zelf om een membraan of zuiger omhoog te helpen tillen, waardoor een relatief kleine spoel een veel grotere opening kan regelen. Pilot-gestuurde ontwerpen hebben doorgaans een minimaal drukverschil tussen de inlaat en uitlaat nodig, vaak in het bereik van ongeveer 0,5 tot 1 bar, voordat ze betrouwbaar kunnen openen.
Relatieve vergelijking van direct werkende en voorgestuurde 2/2-weg magneetventielen op basis van vijf praktische factoren, ter illustratie gescoord op een eenvoudige schaal van 1 tot 5
2/2-weg versus 3/2-weg versus 5/2-weg magneetventielen
Mensen die zoeken naar een 2-weg magneetventiel kom soms ook 3/2- en 5/2-kleppen tegen, wat verwarrend kan zijn omdat ze alle drie hetzelfde werkingsprincipe van de spoel en de plunjer delen. Het verschil zit hem in het aantal poorten en stroompaden dat elk ontwerp controleert.
| Configuratie | Poorten | Posities | Gemeenschappelijk gebruik |
|---|---|---|---|
| 2/2 weg | 2 | 2 | Eenvoudige aan- en uitschakeling voor water-, lucht- of gasleidingen |
| 3/2 weg | 3 | 2 | Besturing van enkelwerkende pneumatische cilinders |
| 5/2 manier | 5 | 2 | Besturing van dubbelwerkende pneumatische cilinders |
A 2/2 magneetventiel blijft de meest gebruikelijke keuze wanneer het doel eenvoudigweg het starten of stoppen van een stroom is, in plaats van deze naar verschillende bestemmingen te leiden. Daarom wordt het zo veel gebruikt voor water, irrigatie en algemene vloeistofafsluiting.
Gemeenschappelijke kleplichaammaterialen
Het lichaamsmateriaal van een 2/2-weg magneetklep bepaalt hoe goed deze bestand is tegen de media die er doorheen gaan en hoe deze presteert bij verschillende temperaturen. Vier materialen omvatten de meeste industriële en watertoepassingen.
Geschatte relatieve corrosieweerstandsscore per materiaal van het klephuis op een schaal van 1 tot 10, alleen ter algemene vergelijking

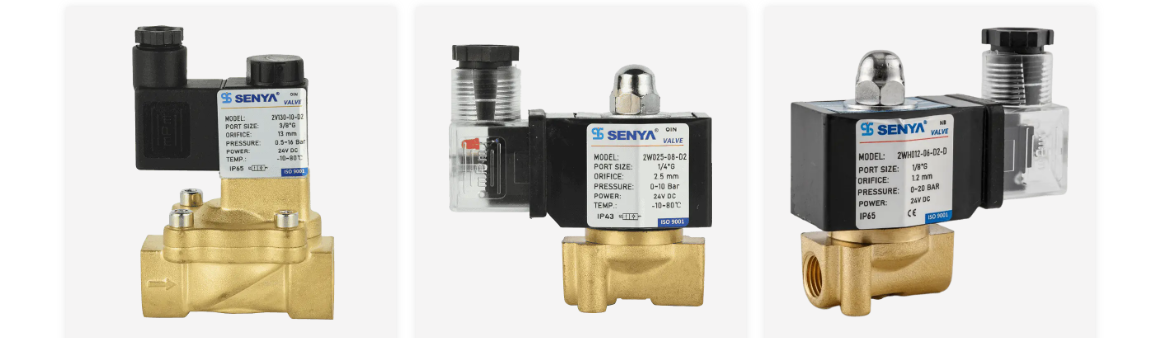

Messing magneetventiellichamen
Messing is het standaard materiaal voof eenlgemene doeleinden voor een tweewegmagneetklep die perslucht, water en lichte olie verwerkt. Het biedt een redelijk evenwicht tussen corrosieweerstand en mechanische sterkte leverancier van messing magneetventielen vermeldt het meestal als de standaard lichaamsoptie voor irrigatie, algemene industriële luchtleidingen en elementaire waterafsluitplicht.
Roestvrijstalen magneetventiellichamen
Kwaliteiten zoals 304 en 316 roestvrij staal kunnen veel beter omgaan met corrosieve of zeer zuivere media dan messing. EEN roestvrijstalen watermagneetventiel wordt vaak gekozen voor zeewater, pekel, schoonmaakchemicaliën, voedselverwerkingslijnen en medische sterilisatieapparatuur waarbij oppervlaktecorrosie of verontreiniging niet kan worden getolereerd.
Technische kunststof magneetventiellichamen
Materialen zoals PA, PVC en POM zijn licht van gewicht en goed bestand tegen veel milde chemicaliën. EEN kunststof watermagneetventiel is gebruikelijk in druppelirrigatie in de landbouw, wasplaatsen voor voertuigen en andere budgetbewuste waterleidingen, hoewel de maximale werktemperatuur lager is dan die van metalen alternatieven.
Gietijzeren magneetventiellichamen
Gietijzeren behuizingen worden gebruikt op grotere poortmaten voor lucht- en stoomdiensten waarbij mechanische sterkte belangrijker is dan gewicht. Ze zijn minder geschikt voor vochtige buitenomgevingen, tenzij de oppervlakteafwerking goed wordt onderhouden, aangezien onbehandeld gietijzer gevoeliger is voor oppervlakteroest dan messing of roestvrij staal.
Spannings- en spoelopties
De spoel van een 2/2-weg magneetventiel kan voor verschillende standaardspanningen worden gewikkeld, waarbij de juiste keuze meestal afhangt van de stroombron die al beschikbaar is op de installatielocatie.
- 12V gelijkstroom spoelen zijn gebruikelijk voor druppelirrigatiecontrollers op zonne-energie en draagbare, op batterijen werkende apparatuur. Kopers die off-grid- of zonne-irrigatieskids bouwen, zijn vaak op zoek naar een Leverancier van 12V watermagneetventielen die aan deze laagspanningsvereiste kan voldoen.
- 24 V gelijkstroom spoelen zijn de standaardkeuze voor PLC en geautomatiseerde productielijnbesturing, aangezien de meeste industriële bedieningspanelen al 24 V gelijkstroom-signalen uitvoeren. EEN Fabrikant van 24V DC-magneetkleppen biedt dit meestal aan als de standaardconfiguratie voor automatiseringsprojecten.
- 110V of 220 V AC spoelen blijven gebruikelijk in vaste gemeentelijke, landbouw- en gebouwinstallaties die rechtstreeks op het elektriciteitsnet zijn aangesloten zonder een aparte stuurtransformator.
| Spanning | Typisch stroomverbruik | Typische instelling |
|---|---|---|
| 12V gelijkstroom | 4 tot 6 watt | Zonne-energie en draagbare irrigatiesystemen |
| 24 V gelijkstroom | 5 tot 8 watt | Industriële automatisering en PLC-besturing |
| 220V AC | 8 tot 12 watt | Vaste gebouw- en gemeentelijke installaties |
Stroomcapaciteit en openingsgrootte
De stroomcapaciteit van een 2/2-weg magneetklep wordt meestal beschreven met behulp van een stroomcoëfficiënt, vaak aangeduid met Kv of Cv, afhankelijk van de regio. Dit getal beschrijft hoeveel medium bij een gegeven drukval door de geopende klep kan stromen. Een grotere openingdiameter ondersteunt doorgaans een hogere stroomcoëfficiënt, maar vereist ook een grotere spoel of een pilootgestuurd ontwerp om voldoende kracht te genereren om deze te openen.
Geschatte stroomcoëfficiëntwaarden ten opzichte van de diameter van de opening, weergegeven ter illustratie, aangezien de werkelijke prestaties per ontwerp variëren
Typische toepassingen van 2/2-weg magneetventielen
Omdat een 2/2-weg magneetklep eenvoudig te bedienen is via een eenvoudig digitaal signaal, komt deze voor in een breed scala van industrieën die een betrouwbare, onbeheerde stroomafsluiting nodig hebben.
Geschatte verdeling van algemene eindgebruikstoepassingen voor 2/2-weg magneetventielen over vloeistofregelprojecten
Naast de hierboven getoonde categorieën verschijnen 2/2-weg magneetventielen ook in geautomatiseerde productielijnen, landbouwmachines en zonneverwarmingsskids, waar een eenvoudig elektrisch signaal een vloeistofpad moet starten of stoppen zonder handmatige tussenkomst.
Hoe u de juiste 2/2-weg magneetklep selecteert
Het kiezen van een geschikte 2/2-weg magneetklep voor een project komt neer op het afstemmen van de klepspecificatie op de werkelijke bedrijfsomstandigheden van de lijn. De onderstaande factoren hebben betrekking op de meeste selectiebeslissingen.
- Bevestig het mediatype en de compatibiliteit ervan met het afdichtings- en behuizingsmateriaal.
- Controleer de werkdruk en het temperatuurbereik van de lijn ten opzichte van de klepwaarde.
- Pas de beschikbare voeding aan, zoals 12V DC, 24V DC of AC-netspanning.
- Bevestig de poortgrootte en het type verbindingsdraad dat op de bestaande pijpleiding wordt gebruikt.
- Selecteer een beschermingsgraad, zoals IP43, IP65 of IP68, op basis van de installatieomgeving.
- Bepaal het lichaamsmateriaal en kies tussen messing, roestvrij staal, technisch plastic of gietijzer.
- Vergelijk de grootte van de opening en de stroomcoëfficiënt met het vereiste debiet.
- Bepaal of de lijn een normaal gesloten of normaal open standaardstatus nodig heeft.
- Kies voor directe werking voor kleine openingen en lage drukverschillen, of voor servogestuurd voor grotere openingen.
Installatie- en onderhoudstips
Een 2/2-weg magneetventiel is een relatief eenvoudig apparaat, maar een paar installatiegewoonten maken een merkbaar verschil voor de prestaties op de lange termijn.
- Monteer de klep met de spoelbehuizing rechtop, waar de datasheet deze richting aanbeveelt, aangezien sommige spoelontwerpen positiegevoelig zijn.
- Installeer stroomopwaartse filtratie om vuil uit de buurt van de opening en de zitting te houden, wat een van de meest voorkomende oorzaken van lekkage is.
- Houd de voedingsspanning binnen ongeveer plus of min 10 procent van de nominale spoelspanning om overmatige warmteontwikkeling te voorkomen.
- Laat kleppen die gedurende langere tijd stil staan regelmatig draaien om te voorkomen dat de zitting of plunjer vastloopt.
- Controleer de oppervlaktetemperatuur van de spoel regelmatig, aangezien een spoel die ongewoon heet wordt, kan duiden op een probleem met de bedrading of de werkcyclus.
- Sluit de kabelwartel goed af bij buiten- of washdown-installaties met classificatie IP65 of IP68 om vocht uit de connector te houden.
Werken met een ervaren fabrikant van 2/2-weg magneetventielen
SENYA is gevestigd in China Fabrikant van 2/2-weg magneetventielen and fabrikant van watermagneetkleppen opereert sinds 1994 onder Ningbo SENYA Pneumatic Technology Co., Ltd. Het bedrijf richt zich op kleppen, cilinders en aanverwante pneumatische componenten en produceert jaarlijks meer dan 2.000.000 sets componenten vanuit een grootschalige productiebasis die precisiebewerking combineert met geautomatiseerde digitale testen.
SENYA biedt 2/2-weg magneetventielen voor het materiaalassortiment dat eerder in dit artikel werd besproken, en werkt als een leverancier van messing magneetventielen voor algemene dienstlijnen en het bieden van opties voor a roestvrijstalen watermagneetventiel or a kunststof watermagneetventiel afhankelijk van de media en het budget van het project. Aan de elektrische kant ondersteunt het bedrijf algemene spoelvereisten als een Leverancier van 12V watermagneetventielen voor zonne-energie en draagbare systemen, en als a Fabrikant van 24V DC-magneetkleppen voor PLC-gestuurde automatiseringslijnen.
Voor zware werkomgevingen zijn SENYA-kleppen verkrijgbaar met beschermingsniveaus IP43, IP65 en IP68, en kunnen een temperatuurbereik van ongeveer -20C tot 200C (-4F tot 392F) bestrijken, samen met een drukbereik van een microvacuüm tot 200 bar (4351 psi). Producten worden geëxporteerd naar meer dan 30 landen, waaronder de Verenigde Staten, Turkije, Spanje, Italië, Groot-Brittannië, Zuid-Korea, Australië en Mexico, en worden gebruikt bij het wassen van auto's, medische sterilisatie, geautomatiseerde productielijnen, mijnbouw, stofverwijdering, muziekfonteinen, landbouwirrigatie, zonne-energieprojecten, landbouwmachines en voedselverwerking. Met technische projectondersteuning en after-salesreacties die 24 uur per dag beschikbaar zijn, werkt SENYA samen met klanten om een oplossing voor vloeistofregeling af te stemmen op het specifieke medium, de temperatuur en de druk van elk project.
Veelgestelde vragen
| Vraag 1: Waar wordt een magneetventiel voor gebruikt? Een magneetventiel wordt gebruikt om de stroom van een vloeistof of gas in een pijpleiding te starten, stoppen of richten met behulp van een elektrisch signaal in plaats van een handmatige hendel, waardoor de stroom automatisch kan worden geregeld door een timer, sensor of bedieningspaneel. | Vraag 2: Hoe werkt een watermagneetklep? Een watermagneetklep werkt via een elektromagnetische spoel die een interne plunjer beweegt. Wanneer de spoel wordt bekrachtigd, verschuift de plunjer en wordt het stroompad geopend of gesloten, waardoor water erdoorheen kan stromen of het wordt geblokkeerd. |
| Vraag 3: Wat is een 2/2-weg magneetventiel? Een 2/2-weg magneetventiel is een klep met twee poorten en twee posities, wat betekent dat het één inlaat en één uitlaat heeft en alleen volledig open of volledig gesloten kan zijn, en is gebouwd als een normaal open of normaal gesloten ontwerp. | Vraag 4: Wat zijn de verschillende soorten magneetkleppen? Magneetkleppen worden gewoonlijk gegroepeerd in normaal gesloten, normaal open, direct werkende en pilootgestuurde typen, en ze kunnen ook worden geclassificeerd op basis van het aantal poorten, zoals 2/2, 3/2 en 5/2 configuraties. |
| Vraag 5: Wat is het verschil tussen een 2/2- en 3/2-weg magneetventiel? Een 2/2-weg magneetventiel heeft twee poorten en opent of sluit eenvoudigweg een enkel stroompad, terwijl een 3/2-weg magneetventiel drie poorten heeft en wordt gebruikt om de stroom tussen twee verschillende paden te schakelen of om een enkelwerkende cilinder te besturen. | Vraag 6: Kan een 2/2-weg magneetventiel werken op 12V of 24V voeding? Ja, een 2/2-weg magneetventiel is algemeen verkrijgbaar met 12V DC-spoelen voor zonne-energie en draagbare systemen, en met 24V DC-spoelen voor PLC- en automatiseringsgestuurde productielijnen, naast de standaard AC-spanningsopties. |
