Wat is een pneumatische snelkoppelingsaanpassing? Een volledige analyse van de structuur, principe en kernprestaties

1. Definitie en classificatie van pneumatische snelheid van snelheid

Basisdefinitie

Pneumatische snelle-verbinding fittingen zijn een apparaat dat een snelle verbinding van luchtbuizen bereikt via een mechanisch vergrendelingsmechanisme. De functies zijn onder meer:

Geen gereedschap vereist: verbinding/ontkoppeling kan met één hand worden voltooid

Directe afdichting: ingebouwde O-ring of kegelafdichtingsstructuur om gaslekkage te voorkomen

Herbruikbaar: ondersteunt frequente aansluiting en loskoppelen (meestal> 10.000 keer)

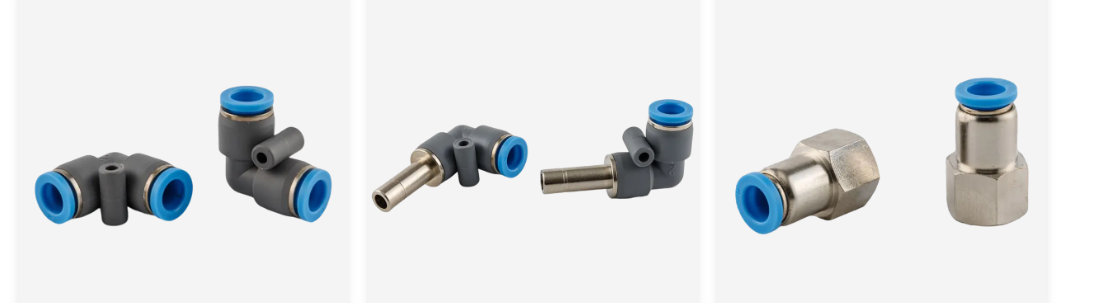

Hoofdclassificatie

Volgens functie en structuur kan het worden onderverdeeld in de volgende typen:

2. Structureel principe en werkproces

Kerncomponenten en functies

De typische structuur van pneumatische snelle-invalitures bevat de volgende componenten:

Klemmechanisme: roestvrijstalen kralen of veerklauwen, gebruikt om de luchtpijp te vergrendelen (radiale klemkracht is meestal> 50n)

Afdichtingselement: nitrilrubber (NBR) of fluororubber (FKM) O-ring, met een drukweerstand van maximaal 1MPa

Kleplichaamsassemblage: veer aangedreven klep, die de pijpleiding automatisch sluit wanneer deze wordt verbroken

Shell -materiaal: PBT (chemische corrosieweerstand), messing (hoge sterkte) of roestvrij staal (weerstand van hoge temperatuur)

Workflow (het twee-end openings- en sluitingstype als voorbeeld nemen)

Invoegfase:

De luchtpijp duwt de ferrule om de veer te comprimeren, en de stalen bal rolt naar buiten om plaats te maken

De luchtpijp duwt de afdichtring en duwt de klep om een luchtstroompad te vormen

Vergrendelingsfase:

De ferrule wordt gereset onder de werking van de veer en de stalen bal zit vast in de groef van de luchtpijp om mechanische fixatie te bereiken

De O-ring past stevig met de buitenmuur van de luchtpijp om een afdichting te vormen

Ontkoppelingsfase:

Trek de ferrule naar achteren, de stalen bal is gescheiden van de luchtpijp en de klep wordt automatisch gesloten onder de veerkracht

3. Waar moet u op letten bij het gebruik van pneumatische push-in fittingen?

Installatie- en verbindingsspecificaties

• Luchtpijp voorbehandeling

Verwistingsvereisten:

Gebruik een speciale pijpnijder om een gladde snede te garanderen (helling <3 °)

Verwijder bramen (om te voorkomen dat de O-ring krabben)

Reinigingsstappen:

Veeg de binnenwand van de luchtpijp met pluisvrije doek gedompeld in alcohol om te voorkomen dat deeltjes het luchtpad binnengaan

• Correcte verbindingsmethode

Belangrijke punten voor bediening en onderhoud

• Dagelijkse inspectie -items

Lekdetectie: breng elke week zeepwater aan op de interface en observeer bubbels (kleine lekken vereisen tijdige vervanging van O-ringen)

Trachea -status: controleer de luchtpijp op scheuren en verharding elke maand (verouderde luchtpijp moet onmiddellijk worden vervangen)

• Regelmatig onderhoud

• Verboden activiteiten en risicocoverningen

Verboden gedrag

Gebruik overdruk (het overschrijden van de nominale druk zal explosie veroorzaken)

Gemengde media (zoals zuurstofverbindingen die ten onrechte zijn verbonden met vetpijpleidingen die explosies veroorzaken)

Sluit en stopt onder druk (druk moet vóór de werking worden vrijgegeven om de impact en letsel van de luchtstroom te voorkomen)
